กล่องมิเตอร์กันน้ำป้องกันการกัดกร่อนของ STS, กล่องมิเตอร์กลางแจ้ง IP54

STS Standard Off-grid GPRS IP54 กล่องวัดแสงพลังงานแสงอาทิตย์แบบเติมเงินอัจฉริยะแบบกันน้ำ

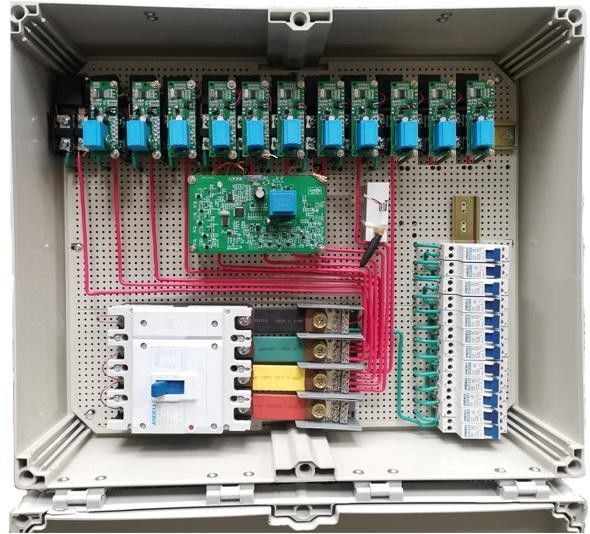

รุ่น STB560-A กล่องวัดแสง (ต่อไปนี้เรียกว่า M-box) เป็นโซลูชันการวัดแสงแบบมัลติฟังก์ชั่นที่ประกอบด้วยกล่องหน่วยวัดและควบคุม (MCU) โมดูล GPRS โมดูล LORA-RF และหน่วยเชื่อมต่อกับลูกค้า (CIU)กล่อง M แต่ละกล่องสามารถเข้าถึงเซิร์ฟเวอร์ระยะไกลผ่าน GPRS เพื่อให้ผู้ดูแลระบบสามารถใช้งานกล่อง M และอ่านข้อมูลการใช้พลังงานทั้งหมดของมิเตอร์ได้จากระยะไกล

M-box ประกอบด้วยฝาปิด PC (โพลีคาร์บอเนต) และฐาน ABS พร้อมด้วยฉนวนกันความร้อนที่เชื่อถือได้มีความแข็งแรงสูงทนต่อการลุกไหม้ได้ดีป้องกันการกัดกร่อนต่อต้านริ้วรอยและอายุการใช้งานนานกว่า 10 ปีสามารถใช้กันอย่างแพร่หลายในการก่อสร้างที่อยู่อาศัยหรือการเปลี่ยนแปลงระบบกริดไฟฟ้าโดยมีคุณสมบัติของชุดวัดแสงที่แตกต่างกันหลายชุดติดตั้งง่ายการเชื่อมต่อสายเคเบิลที่ซ่อนอยู่และการทำงานที่ปลอดภัย

ด้วยการใช้งาน M-box และอ่านข้อมูลการใช้พลังงานทั้งหมดของมิเตอร์จากระยะไกลจะช่วยให้ บริษัท สาธารณูปโภคสามารถปรับปรุงประสิทธิภาพการจัดการกริดไฟฟ้าของตนได้อย่างมากและลดต้นทุนการจัดการ

สำหรับผู้ใช้ CIU ที่ติดตั้งในบ้านสามารถรับข้อมูลการใช้พลังงานจาก M-box ผ่านการสื่อสาร LORA-RF และแสดงต่อผู้ใช้ดังนั้นไม่เพียง แต่จะสะดวกสำหรับพวกเขาในการอ่านข้อมูลเท่านั้น แต่ยังช่วยหลีกเลี่ยงการหยุดชะงักของการวัดพลังงานอีกด้วยดังนั้นนี่คือโซลูชันกล่องวัดแสงที่สมบูรณ์ซึ่งรวมการวัดการใช้และการจัดการพลังงาน

พารามิเตอร์ทางไฟฟ้า

ความเข้ากันได้ของแม่เหล็กไฟฟ้า

ขนาด M-Box:

ฟังก์ชันการทำงาน

1. การวัด

ฟังก์ชันการวัดพลังงานที่ใช้งานอยู่ในเชิงบวกและสำรอง

2. การชำระเงินล่วงหน้า

M-box ปิดแหล่งจ่ายโหลดเมื่อเครดิตของผู้ใช้เปลี่ยนเป็น 0 ผู้ใช้สามารถเติมเงินโดยป้อน 20digits TOKEN บน CIU

3. เครดิตต่ำ

สามารถตั้งค่าการเตือนได้โดยการป้อน TOKEN ที่เกี่ยวข้อง

4. โหลดฟังก์ชั่นการควบคุม

M-Box สามารถตั้งโปรแกรมสำหรับเกณฑ์การควบคุมโหลดได้หากกำลังไฟปัจจุบันมากกว่าเกณฑ์มิเตอร์จะตัดภาระของผู้ใช้

5. การบันทึกเหตุการณ์

M-Box จะบันทึกจำนวนครั้งทั้งหมดของเหตุการณ์การเปิดฝา / กระแสย้อนกลับ / ปิดเครื่องและเวลาล่าสุด 10 ครั้งของเหตุการณ์

6. การทดสอบตัวเอง

M-Box มีฟังก์ชั่นการทดสอบตัวเองสามารถทดสอบ LCD และรีเลย์ ฯลฯ และรายงานผลได้โดยตรง

7. ภาษี TOU:

TOU Tariff สามารถกำหนดได้โดยการป้อน TOKEN ที่เกี่ยวข้อง

8. การเก็บเงินเบิกเกินบัญชี:

สามารถเรียกเก็บเงินเบิกเกินบัญชีได้วันต่อวันหรือเดือนต่อเดือน

9. สอบถามข้อมูล:

ผู้บริโภคสามารถตรวจสอบข้อมูลเช่น Credit Remain, Total Purchase และ Total Credit โดยป้อนรหัสย่อบน CIU

10. ป้องกันการงัดแงะ:

มิเตอร์จะปิดวาล์วโดยอัตโนมัติหลังจากตรวจพบสนามแม่เหล็กและเหตุการณ์ฝาเปิด

11. การสื่อสาร:

①GPRS: M-Box สามารถใช้ได้กับการสื่อสารระบบ AMI ไปยังเซิร์ฟเวอร์ฐานข้อมูลผ่านโมดูล GPRS

②LORA-RF: การสื่อสาร CIU กับ M-box โดย LORA-RF

การติดตั้งบนเสา / ผนัง

อุปกรณ์เสริมการติดตั้งทั้งชุดรวมทั้งแถบแนวนอนและแนวตั้งและห่วงบรรจุแยกจากกล่องดังที่แสดงไว้ข้างต้นส่วนที่ 1 คือห่วงส่วนที่ 2 แถบแนวนอนและส่วนที่ 3 แถบแนวตั้งในขณะที่ข้อมูลขนาดของแถบแนวนอนและห่วงสามารถดูได้ในรูปภาพ

ขั้นตอนด้านล่างจะต้องดำเนินการระหว่างขั้นตอนการติดตั้งบนเสาไฟฟ้า

✽ติดตั้งแถบแนวตั้งและสลักเกลียวสำหรับแถบแนวนอนเข้ากับตำแหน่งที่เหมาะสมที่ด้านหลังของกล่องมิเตอร์และยึดด้วยสกรู

✽ติดตั้งแถบแนวนอนเข้ากับสลักเกลียว

✽ยึดห่วงเข้ากับเสา

✽แก้ไขห่วงกับกล่องมิเตอร์โดยใช้สกรู

มีแถบแนวตั้งทั้งหมด 2 ชุดแถบแนวนอน 2 ชุดและห่วง 2 ชุดสำหรับติดตั้ง

การเชื่อมต่อสายไฟ

สายไฟจะรวมอยู่ที่ด้านล่างของกล่องมิเตอร์สอดผ่านตัวยึดสายเคเบิลและเชื่อมต่อภายใต้สกรูของขั้วอินพุตขั้วกลางและขั้วเอาท์พุทสายเคเบิลอินพุตต้องเป็นสายทองแดงที่มีขนาดไม่เล็กกว่า BV ‐ 50mm2 และสายเคเบิลเอาต์พุตต้องเป็นสายทองแดงที่ไม่เล็กกว่า BV ‐ 16mm2

การกำหนดค่าของขั้วอินพุตขั้วกลางและขั้วเอาท์พุทภายในกล่องมิเตอร์แสดงไว้ด้านล่าง

หมายเลขโดยละเอียดของเสาเชื่อมต่อแสดงอยู่ในรายการ 3.2.9, 3.2.10 และ 3.2.7

แผนผังการเชื่อมต่อดังแสดงด้านล่าง:

การติดตั้งและการเชื่อมต่อ CIU

CIU หมายถึง Customer Interface Unit ซึ่งเป็นอุปกรณ์ที่ติดตั้งในบ้านของผู้ใช้ตามแผนภาพการเชื่อมต่อด้านล่างวิธีการเชื่อมต่อคล้ายกับการเชื่อมต่อของเมตรUIU ไม่ได้วัดพลังงาน แต่จะแสดงข้อมูลพลังงานที่วัดได้แทนดังนั้นบรรทัดเอาต์พุตของเฟส L และ N ของ UIU จึงไม่บังคับให้ใช้

หลังจากติดตั้งสายไฟของ CIU แล้ว CIU จะเชื่อมต่อกับ M-box โดยอัตโนมัติโดยโมดูล LORA-RF

สามวิธีในการเติมมิเตอร์น้ำแบบเติมเงิน

1. โดยซอฟต์แวร์จำหน่าย Stronpay

➯ผ่านจุดขายในพื้นที่หรือหน่วยจำหน่ายมือถือแบบใช้มือถือ

การทำงานของซอฟต์แวร์จำหน่าย

1. เข้าสู่ระบบหยอดเหรียญ

2. เลขทะเบียนมิเตอร์

3. การลงทะเบียนข้อมูลลูกค้า

4. การตั้งราคา

5. เปิดบัญชี

6. หยอดเหรียญ / เติมเงินเมตร

7. รับโทเค็น

8. ป้อนโทเค็นไปยังมิเตอร์ด้วยปุ่มกด

9. การชาร์จใหม่สำเร็จ

2. โดยแพลตฟอร์มของบุคคลที่สามหรือการชำระเงินมือถือในพื้นที่ด้วย API

➪ ผ่านโทรศัพท์มือถือ

API: Application Program Interface ซึ่งเป็นข้อตกลงในการเชื่อมต่อ APP ของบุคคลที่สามกับซอฟต์แวร์จำหน่าย Stronpay ของเรา

3. โดยระบบ AMI

➪ เติมเงินจากระยะไกลผ่านโมดูล LORA-RF และ GPRS

วิธีการเติมเงินด้วยระบบ AMI?
