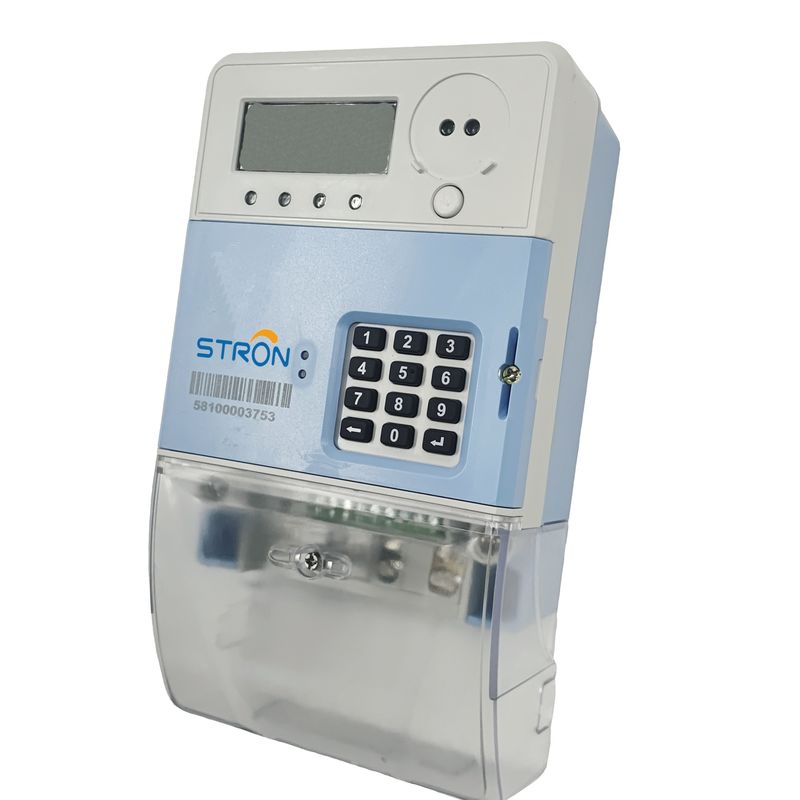

เครื่องวัดไฟฟ้าแบบจ่ายล่วงหน้าแบบสมาร์ท RS232 900MHz แบบเฟสเดียวกันน้ำได้

มิเตอร์ไฟฟ้าชนิดนี้เป็นมิเตอร์ไฟฟ้าแบบเติมเงินแบบเฟสเดียวมิเตอร์ไฟฟ้าเฟสเดียวมีลักษณะของความแม่นยำสูงการวัดที่ถูกต้องภาระงานบำรุงรักษาต่ำประสิทธิภาพการทำงานสูงความต้องการต่ำสำหรับสภาพการขนส่งและการติดตั้งใช้พลังงานต่ำประหยัดพลังงานเหมาะสำหรับการลดการสูญเสียสายฟังก์ชั่นป้องกันการโจรกรรมพลังงานที่แข็งแกร่ง ความสามารถในการโอเวอร์โหลดที่แข็งแกร่งอัตราความล้มเหลวต่ำหลักการทำงานคือเมื่อกระแสสลับผ่านขดลวดแรงดันไฟฟ้าและขดลวดกระแสของเครื่องวัด ww-hour เฟสเดียวขดลวดแรงดันไฟฟ้าและขดลวดกระแสไฟฟ้าจะผลิตฟลักซ์สลับสองตัวฟลักซ์กระแสสลับทั้งสองนี้และกระแสวนที่สร้างขึ้นมีปฏิสัมพันธ์ซึ่งกันและกันเพื่อสร้างแรงบิดแม่เหล็กไฟฟ้าซึ่งจะผลักดันให้ดิสก์อลูมิเนียมหมุนยิ่งกำลังรับน้ำหนักมากความเร็วของดิสก์อลูมิเนียมก็จะเร็วขึ้นเมื่อติดตั้งหม้อแปลงกระแสไฟฟ้า ความแม่นยำไม่ควรต่ำกว่า 0.5 ระดับวัตต์ - ชั่วโมงเฟสเดียวใช้กับอาคารพาณิชย์และอาคารโครงสร้างพื้นฐานสาธารณะเพื่อให้ทราบถึงการวัดและสถิติการใช้พลังงานไฟฟ้าในพื้นที่ต่างๆหรือโหลดที่แตกต่างกันในอาคารเฟสเดียววัตต์ - ชั่วโมง มิเตอร์เหมาะสำหรับสถิติและการบัญชีภายในของการใช้พลังงานไฟฟ้าของสายการผลิตหรือโหลดที่แตกต่างกันในอาคารอุตสาหกรรม

มิเตอร์ไฟฟ้าของเราสามารถพกพาโมดูลสื่อสาร GPRS ได้โมดูล GPRS มีข้อดีหลายประการเช่น:
◆ด้วยฟังก์ชั่นข้อความสั้นรองรับข้อความสั้นภาษาจีนและภาษาอังกฤษ
◆สำหรับบริการข้อมูล GPRS สแต็กโปรโตคอล TCP / IP แบบฝัง
◆รองรับการแก้ปัญหาชื่อโดเมนไม่สามารถแก้ไข IP ได้
◆รองรับตัวรับส่งสัญญาณ MMS สามารถถ่ายโอนรูปภาพไฟล์
◆พอร์ตอนุกรม RS-232 มาตรฐานการใช้งานคำสั่ง AT อย่างง่าย
◆ให้ MCU และซอร์สโค้ดโปรแกรมคอมพิวเตอร์
◆ย่านความถี่คู่ 900MHz และ 1800MHz
◆อุณหภูมิในการทำงาน: -35 ~ + 75 ℃
◆การออกแบบตามมาตรฐานอุตสาหกรรมสามารถทำงานได้ในสภาพแวดล้อมที่เลวร้ายทุกประเภท
◆ชิ้นส่วนของเสาอากาศ 50 Ω / SMA (หยิน)
◆แหล่งจ่ายไฟ DC 5 ~ 12V, กระแสไฟสแตนด์บาย 40mA, เวลาในการส่ง 300mA

นอกจากนี้ผลิตภัณฑ์นี้เป็นของมิเตอร์ไฟฟ้าแบบเติมเงินซึ่งสามารถช่วยซัพพลายเออร์ในการจัดการการใช้ไฟฟ้าของผู้ใช้และตรวจสอบสถานการณ์ของมิเตอร์ไฟฟ้าสะดวกสำหรับซัพพลายเออร์ในการเก็บค่าไฟฟ้าและลดการเกิดผู้ใช้ผิดนัด ค่าไฟฟ้าผู้ใช้จะใช้พลังงานได้ก็ต่อเมื่อจ่ายล่วงหน้าตามปริมาณพลังงานที่ต้องใช้และป้อน TOKENS เพื่อชาร์จใหม่

มิเตอร์ไฟฟ้าของเราสามารถเติมได้โดยตรงโดยใช้ซอฟต์แวร์จำหน่าย Stronpay และสามารถเติมจากระยะไกลผ่านโมดูล LORA-RF และ LORA-RF ที่สื่อสารกับระบบ AMI AMI คือ Advanced Metering Infrastructureระบบ AMI ประกอบด้วย Smart Meter ระบบสื่อสารและอุปกรณ์ระบบจัดการฐานข้อมูลมิเตอร์และระบบจัดการฐานข้อมูล Meter MDMS)

คุณสมบัติหลัก
1. 20 หลัก (Standard Transfer Specification) การเข้ารหัส STS
2. การตรวจจับพลังงานย้อนกลับที่มีนัยสำคัญ (SRE)
3. พอร์ตที่สอดคล้องกับ IEC62056-21 ช่วยให้สามารถสอบถามข้อมูลได้ง่าย
4. ตัดการเชื่อมต่อกับการโอเวอร์โหลดและไม่มีเครดิต
5. แหล่งจ่ายไฟคู่ทำงานทั้งในโหมดเติมเงินและเครดิต
6. ขีด จำกัด การโหลดโปรแกรมและคำเตือนเครดิตต่ำ
7. ตรวจจับและบันทึกเหตุการณ์การงัดแงะเช่นฝาเปิดกลับด้านปิด ฯลฯ
8. เข้าถึงข้อมูลการบริโภคย้อนหลัง 12 เดือนและป้อน 5 โทเค็นล่าสุดได้อย่างง่ายดาย

ประโยชน์ของผู้ใช้
1. เชื่อมต่อกับ User Interface Unit (UIU) ได้ง่ายสำหรับแอปพลิเคชันประเภทแยก
2. การสื่อสารไร้สาย PLC / RF / GPRS กับเซิร์ฟเวอร์ AMR / AMI ส่วนหัว
3. เวลาในการใช้งาน (TOU) ภาษีหลายอัตราการตั้งค่าวันหยุด
4. คุณสมบัติการควบคุมโหลดขั้นสูงและการตัดการเชื่อมต่อ


วิธีการเติมเงินด้วยระบบ AMI?ดังแสดงในรูปด้านล่าง:

1. มิเตอร์ไฟฟ้าส่งข้อมูลไปยัง Data Concentrator ผ่าน LORA-RF หรือ PLC;
2. Data Concentrator ประกอบด้วยโมดูล Lora-RF / PLC และ GPRS ซึ่งจะส่งข้อมูลไปยัง AMI ผ่าน GPRS หลังจากได้รับข้อมูลจากมาตรวัดน้ำ
3. AMI รับข้อมูลทำการเติมเงินระยะไกลและจะสร้าง TOKEN การเติมเงินจากนั้นจะส่งไปยัง Data Concentrator ผ่าน GPRS
4. Data Concentrator รับข้อมูลและส่งไปยังมิเตอร์ไฟฟ้าผ่าน LORA-RF หรือ PLC

ฟังก์ชันพื้นฐาน

ฟังก์ชัน	รายละเอียด
ชำระล่วงหน้า	STS Standard เติมเงินด้วยอินพุต 20digits TOKEN
สัญญาณเตือนเครดิตต่ำ	สามารถตั้งค่าการเตือนได้โดยการป้อน TOKEN ที่เกี่ยวข้อง
สวิตช์แบบเติมเงินและแบบชำระภายหลัง	มิเตอร์สามารถเปลี่ยนเป็นโหมดเติมเงินหรือโหมดหลังชำระเงินได้
ฟังก์ชั่นควบคุมโหลด	สามารถตั้งโปรแกรมมิเตอร์สำหรับเกณฑ์การควบคุมโหลดได้หากกำลังไฟฟ้าในปัจจุบันมากกว่าเกณฑ์มิเตอร์จะตัดภาระของผู้ใช้
บันทึกเหตุการณ์	มิเตอร์สามารถบันทึกเหตุการณ์การงัดแงะเหตุการณ์เปิดฝาเหตุการณ์การซื้อและ TOKENS
การทดสอบตัวเอง	มิเตอร์มีฟังก์ชั่นการทดสอบตัวเองสามารถทดสอบ LCD และรีเลย์ ฯลฯ และรายงานผลโดยตรง
ป้องกันการงัดแงะ	มิเตอร์จะปิดวาล์วโดยอัตโนมัติหลังจากตรวจพบสนามแม่เหล็กและเหตุการณ์ฝาเปิด
TOU Tariff	TOU Tariff สามารถกำหนดได้โดยการป้อน TOKEN ที่เกี่ยวข้อง
การเก็บเงินเบิกเกินบัญชี	สามารถเรียกเก็บเงินเบิกเกินบัญชีได้วันต่อวันหรือเดือนต่อเดือน
การสื่อสาร	มิเตอร์สามารถใช้ได้กับระบบ AMI ผ่าน LORA RF หรือ Bluetooth 4.0 ตามคำขอ
สอบถามข้อมูล	ผู้บริโภคสามารถตรวจสอบข้อมูลเช่นเครดิตคงเหลือการซื้อทั้งหมดและเครดิตทั้งหมดโดยป้อนรหัสสั้น ๆ
จอแสดงผลคริสตัลเหลว



พารามิเตอร์ทางไฟฟ้า

ขนาดมิเตอร์
