สถานที่กำเนิด:
มณฑลหูหนาน
ชื่อแบรนด์:
Stron
ได้รับการรับรอง:
STS
หมายเลขรุ่น:
ไดอะแฟรมสองท่อ

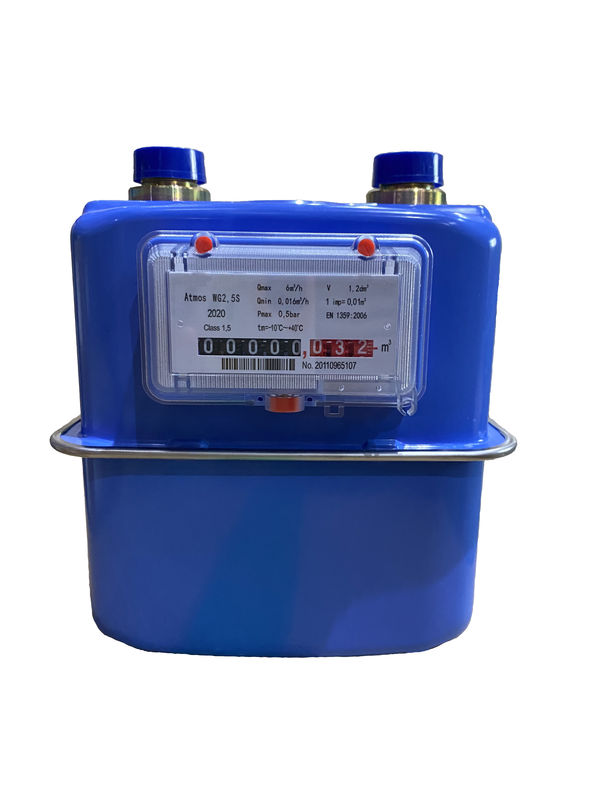

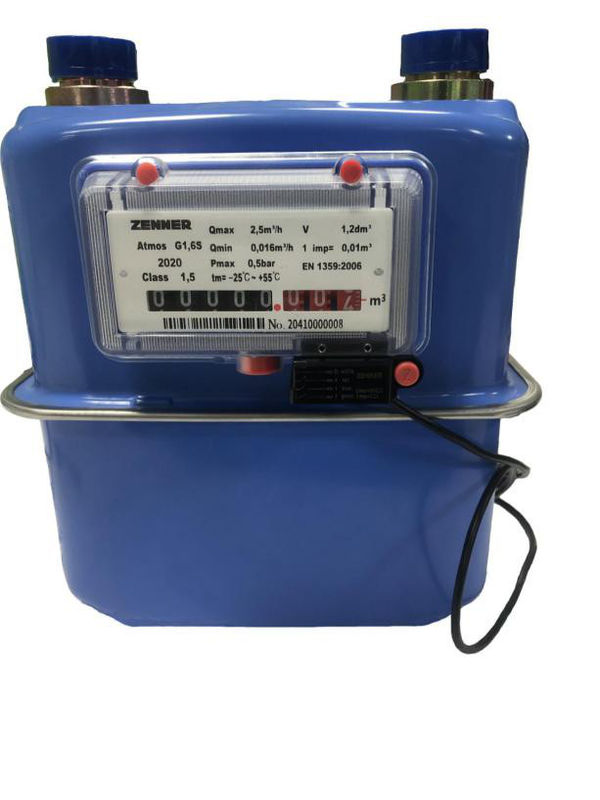

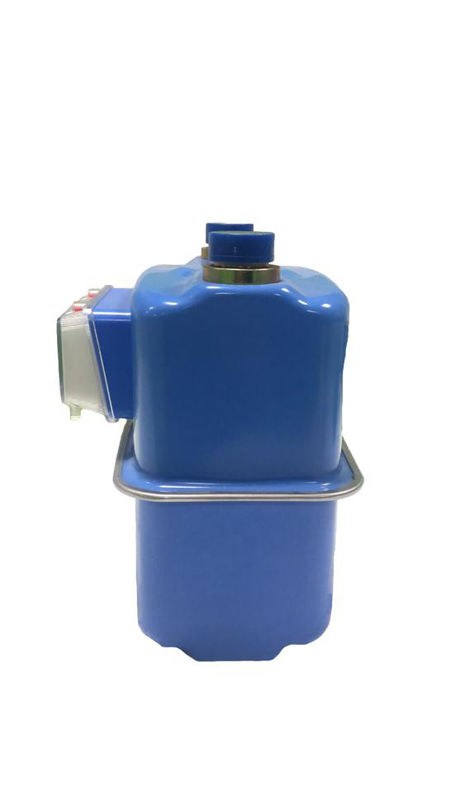

เครื่องวัดก๊าซไดอะแฟรมแบบสองท่อขนาดกะทัดรัด G1.6MS |G2.5MS | G4S
คุณภาพงานสร้างที่มั่นคงความแม่นยำสูงความปลอดภัยและรายละเอียดทางเทคนิคขั้นสูงที่หลากหลายทำให้เครื่องวัดก๊าซไดอะแฟรม ATMOS ®เป็นเครื่องมือวัดวงแหวนระดับไฮเอนด์เครื่องวัดการไหลของก๊าซไดอะแฟรมมีให้เลือกในรุ่น G1.6, G2.5 และ G4 ประเภทนี้ เครื่องมือมีลักษณะของความแม่นยำในการวัดสูงการวัดค่าคงที่คงที่อายุการใช้งานยาวนานและความน่าเชื่อถือสูงเนื่องจากการใช้วัสดุคุณภาพสูงเครื่องวัดก๊าซไดอะแฟรมจึงให้ความต้านทานการกัดกร่อนความต้านทานการเกิดออกซิเดชั่นและความทนทานคุณภาพการสร้างที่มั่นคงความแม่นยำสูงความปลอดภัย และรายละเอียดทางเทคนิคขั้นสูงอีกมากมายทำให้เครื่องวัดก๊าซไดอะแฟรม ATMOS ®เป็นเครื่องมือวัดวงแหวนระดับไฮเอนด์เครื่องวัดการไหลของก๊าซไดอะแฟรมมีจำหน่ายในรุ่น G1.6, G2.5 และ G4 เครื่องมือประเภทนี้มีลักษณะการวัดที่สูง ความแม่นยำการวัดค่าคงที่ที่มั่นคงอายุการใช้งานยาวนานและความน่าเชื่อถือสูงเนื่องจากการใช้วัสดุคุณภาพสูงเครื่องวัดก๊าซแบบไดอะแฟรมจึงมีความทนทานต่อการกัดกร่อนความต้านทานการเกิดออกซิเดชั่นและความทนทาน
เครื่องวัดก๊าซเมมเบรนส่วนใหญ่ประกอบด้วยห้องวัดวาล์วสไลด์และจอแสดงผลเมมเบรนยางแบ่งห้องตรวจวัดออกเป็นสองส่วนซึ่งเชื่อมต่อสลับกันกับทางเข้าของท่อด้วยวาล์วสไลด์เมมเบรนให้ความรู้สึกถึงแรงดันก๊าซและขยายตัว และเคลื่อนที่ไปในห้องวัดแสงเพื่อให้ก๊าซในทั้งสองส่วนของห้องสูบจ่ายถูกหายใจเข้าและปล่อยออกมาสลับกันการเคลื่อนที่แบบสลับของวาล์วสไลด์ทำให้เกิดการไหลของก๊าซอย่างต่อเนื่องซึ่งส่งไปยังจอแสดงผลโดยกลไกการเชื่อมโยงไปยัง แสดงระดับเสียงผ่าน
ลักษณะการทำงาน
1. ได้รับการรับรองตาม MID โดย NMi
2. ตัวเรือนเคลือบด้วยผงเหล็กชุบสังกะสีเพื่อความต้านทานการกัดกร่อนสูงสุด
3. ทนไฟ (HTB) ได้ถึง 0.1 บาร์ตามมาตรฐาน EN1359
4. ระบบบูรณาการเพื่อปรับเส้นโค้งข้อผิดพลาด
5. ความเสถียรในระยะยาวเนื่องจากการใช้ไดอะแฟรมคุณภาพสูง
6. สามารถถอดเปลี่ยนได้ด้วยพัลเซอร์
7. อุปกรณ์เสริม: ตัวป้องกันการไหลย้อนกลับ
8. วัสดุที่อยู่อาศัย: แผ่นเหล็กชุบสังกะสีหรืออลูมิเนียมหล่อ
9. ก๊าซสื่อ: ก๊าซธรรมชาติก๊าซในเมืองก๊าซชีวภาพก๊าซเหลวและก๊าซมีเธน
ข้อมูลทางเทคนิค Atmos ® G1.6s |G2.5S| G4S
| ขนาด | G1.6 | G2.5 | G4 | |
| อัตราการไหลที่กำหนด | 1.6 ลบ.ม. / ชม | 2.5 ลบ.ม. / ชม | 4 ลบ.ม. / ชม | |
| อัตราการไหลสูงสุด | 2.5 ลบ.ม. / ชม | 4 ลบ.ม. / ชม | 6 ลบ.ม. / ชม | |
| อัตราการไหลขั้นต่ำ | 0.016 ลบ.ม. / ชม | 0.025 ลบ.ม. / ชม | 0.04 ลบ.ม. / ชม | |
| ปริมาณไซคลิก | 1.2 dm3 | 1.2 dm3 | 1.2 dm3 | |
| แรงดันใช้งานสูงสุด | 0.5 บาร์ | 0.5 บาร์ | 0.5 บาร์ | |
| การสูญเสียแรงดัน | <200 Pa | <200 Pa | <200 Pa | |
| การอ่านสูงสุด | 99999.9998 | 99999.9998 | 99999.9998 | |
| การอ่านขั้นต่ำ | 0.0002 | 0.0002 | 0.0002 | |
| อุณหภูมิในการทำงาน | -20-55 ℃ | -20-55 ℃ | -20-55 ℃ | |
| อุณหภูมิในการจัดเก็บ | -30-60 ℃ | -30-60 ℃ | -30-60 ℃ | |
| ค่าพัลส์ | 0.01 ม3/ชีพจร | 0.01 ม3/ชีพจร | 0.01 ม3/ชีพจร | |
| ระดับความแม่นยำ | ชั้น 1.5 | ชั้น 1.5 | ชั้น 1.5 | |
| น้ำหนัก | 110/130 มม | 1.8 กก | 1.8 กก | 1.8 กก |
| 152.4 มม | 2.0 กก | 2.0 กก | 2.0 กก | |
|
ข้อผิดพลาด: Qmin ≦ Q ≦ 0.1Qmax 0.1Qmax ≦ Q ≦ Qmax |
± 3 | ± 3 | ± 3 | |
| ± 1.5 | ± 1.5 | ± 1.5 | ||
ขนาดมาตรวัดก๊าซไดอะแฟรม Atmos ®G1.6s |G2.5S| G4S
| ก | 90 ± 0.50 มม | 110 ± 0.50 มม | 130 ± 0.50 มม | 152.4 ± 0.50 มม | ||
| ค | 226 มม | 218 มม | ||||
| ข | M30 × 2-6 ก | G¾B | ช7/8ข | G1B | NPT¾ '' | BS746 1 ' |
